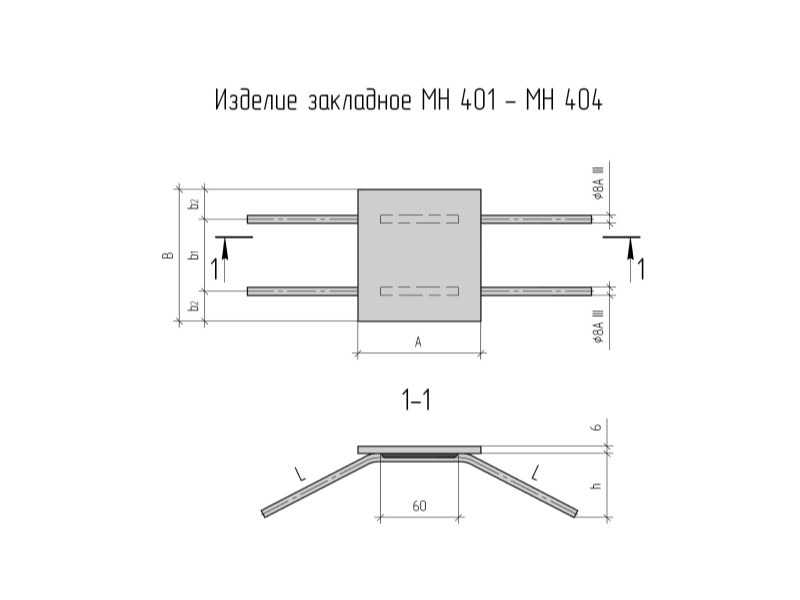

Для изготовления закладных деталей МН 401 — МН 404 используются прямоугольные или квадратные стальные пластины и два длинных металлических прутка.
Центральный участок арматурного стержня прикрепляется к пластине в трех точках. Свободные концы изогнуты под промежутком. Размеры пластины варьируются от а — 100-150 мм до b — 150-250 мм. Штыри привариваются с отступом 30-40 мм от края. Между арматурными стержнями расстояние составляет 90-180 мм.
Материал производства — сталь, конкретная марка согласовывается с требованиями проекта. Покрытие заключает в себе антикоррозийное средство и лакокрасочный состав, при необходимости выполняется хромирование или оцинковка.
Для заказа закладных анкеров и получения интересующей информации, свяжитесь с нашим менеджером по номеру телефона +7 (922) 601-01-06 или заполните форму обратной связи. Наши специалисты свяжутся с вами в кратчайшие сроки.
Характеристики закладных анкерных блоков МН401 — МН404
| Марка | Обозначение | Размеры, мм | Масса, кг | |||||
| А | В | В1 | В2 | l | h | |||
| МН401-1 | 1.400-15.В1.410 | 100 | 200 | 120 | 40 | 300 | 120 | 1,4 |
| МН401-2 | 1.400-15.В1.410-01 | 100 | 200 | 120 | 40 | 250 | 70 | 1,3 |
| МН402-1 | 1.400-15.В1.410-02 | 150 | 150 | 90 | 30 | 300 | 120 | 1,6 |
| МН402-2 | 1.400-15.В1.410-03 | 150 | 150 | 90 | 30 | 250 | 70 | 1,5 |
| МН403-1 | 1.400-15.В1.410-04 | 150 | 200 | 120 | 40 | 300 | 120 | 1,9 |
| МН403-2 | 1.400-15.В1.410-05 | 150 | 200 | 120 | 40 | 250 | 70 | 1,8 |
| МН404-1 | 1.400-15.В1.410-06 | 150 | 250 | 180 | 35 | 300 | 120 | 2,3 |
| МН404-2 | 1.400-15.В1.410-07 | 150 | 250 | 180 | 35 | 250 | 70 | 2,2 |
