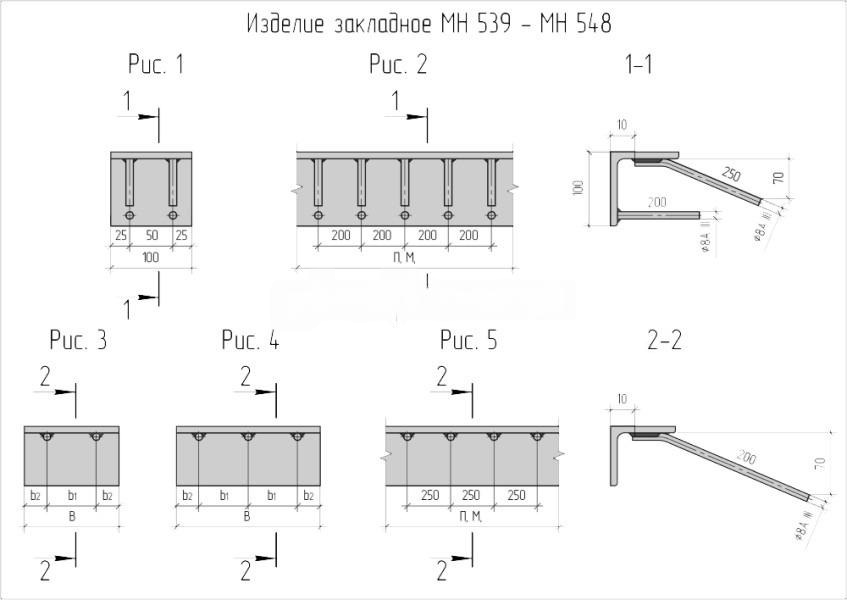

Закладная деталь серии МН 539 — МН 548 предназначена для использования в навесных конструкциях. Она изготавливается из стальных прутов и уголков. На одной части уголка к закладной детали приварены короткие анкеры перпендикулярно с внутренней стороны. Это обеспечивает устойчивую фиксацию детали в конструкции.
На другой части уголка прикреплены удлиненные пруты под наклоном под определенным углом. Угол наклона выбирается в соответствии с требованиями проекта. Это позволяет регулировать положение и угол наклона закладной детали в конструкции.
Кроме того, существуют односторонние модификации закладной детали, в которых отсутствуют перпендикулярные штыри. Эти модификации могут быть использованы, когда перпендикулярная фиксация не требуется.
Изделие серии МН548, МН547, МН546, МН545, МН544, МН543, МН542, МН541, МН540, МН539 выпускается в разных вариантах окраски: окрашенное, оцинкованное или хромированное. Заказчик может выбрать подходящий вариант, исходя из своих предпочтений или требований проекта.
Если у вас возникли дополнительные вопросы или вам нужна дополнительная информация о данном изделии, обращайтесь в наш отдел продаж по телефону. Мы готовы помочь вам в выборе и предоставить необходимые изделия, соответствующие вашим требованиям.
Характеристики закладных анкерных блоков МН539 — МН548
| Марка | Обозначение | Сечение поз.1 | Размеры, мм | Масса, кг | ||
| В | В1 | В2 | ||||
| МН539 | 1.400-15.В1.540 | L100x63x6 | — | — | — | 1,2 |
| МН540 | 1.400-15.В1.540-01 | L100x63x7 | — | — | — | 8,5 |
| МН541 | 1.400-15.В1.540-02 | L50x5 | 100 | 50 | 25 | 0,6 |
| МН542 | 1.400-15.В1.540-03 | L50x5 | 150 | 90 | 30 | 0,8 |
| МН543 | 1.400-15.В1.540-04 | L50x5 | 200 | 100 | 50 | 1,0 |
| МН544 | 1.400-15.В1.540-05 | L50x5 | 250 | 150 | 50 | 1,1 |
| МН545 | 1.400-15.В1.540-06 | L50x5 | 300 | 200 | 50 | 1,3 |
| МН546 | 1.400-15.В1.540-07 | L50x5 | 400 | 150 | 50 | 1,8 |
| МН547 | 1.400-15.В1.540-08 | L50x5 | 500 | 200 | 50 | 2,2 |
| МН548 | 1.400-15.В1.540-09 | L50x5 | — | — | — | 4,2 |
