Закладные детали серии 1.400 15 с МН 117 по МН 126, изготавливаются из стали и предназначены для надежного закрепления элементов бетонных конструкций, лестниц, козырьков и навесов.

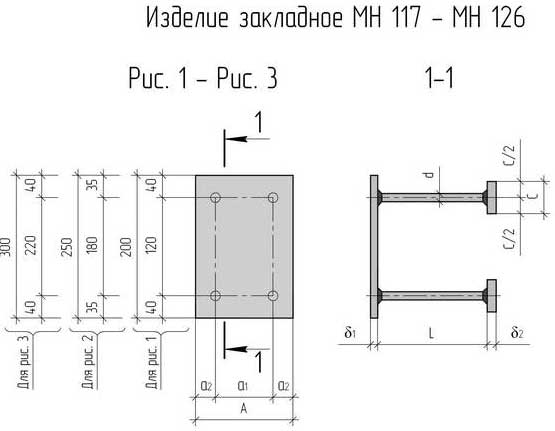

Конструкция изделия состоит из металлической пластины длиной от 200 до 300 мм и четырех арматурных штырей, которые приварены к нижнему торцу пластины и дополнительно усилены маленькими пластинками. Анкерные элементы закладываются в конструкцию перед бетонированием, обеспечивая прочность и целостность сооружения.
Выбор антикоррозийной защиты, в соответствии с предпочтениями заказчика, может быть выполнен путем окрашивания, хромирования или оцинковки. Кроме того, возможна маркировка деталей, чтобы обозначить их уникальность и принадлежность к определенной серии.
Получить дополнительную информацию и приобрести закладные анкерные изделия от завода металлоконструкций Мекон в Екатеринбурге можно, связавшись с нашим менеджером по телефону +7 (922) 601-01-06 или заполнив форму обратной связи. Наши специалисты свяжутся с вами в кратчайшие сроки.
Характеристики закладных анкерных блоков МН117 — МН126
| Марка | Обозначение | Размеры, мм | Масса, кг | |||||||
| В | В1 | В2 | δ | d | L | C | δ | |||
| МН117-1 | 1.400-15.В1.130 | 200 | 120 | 40 | 6 | 8AIII | 300 | — | — | 2,4 |
| МН117-2 | 1.400-15.В1.130-01 | 200 | 120 | 40 | 6 | 8AIII | 250 | — | — | 2,3 |
| МН117-3 | 1.400-15.В1.130-02 | 200 | 120 | 40 | 6 | 8AIII | 200 | — | — | 2,2 |
| МН117-4 | 1.400-15.В1.130-03 | 200 | 120 | 40 | 6 | 8AIII | 300 | 40 | 8 | 2,8 |
| МН117-5 | 1.400-15.В1.130-04 | 200 | 120 | 40 | 6 | 8AIII | 250 | 40 | 8 | 2,7 |
| МН117-6 | 1.400-15.В1.130-05 | 200 | 120 | 40 | 6 | 8AIII | 80 | 40 | 8 | 2,4 |
| МН118-1 | 1.400-15.В1.130-06 | 200 | 120 | 40 | 8 | 12AIII | 470 | — | — | 4,2 |
| МН118-2 | 1.400-15.В1.130-07 | 200 | 120 | 40 | 8 | 12AIII | 370 | — | — | 3,8 |
| МН118-3 | 1.400-15.В1.130-08 | 200 | 120 | 40 | 8 | 12AIII | 270 | — | — | 3,5 |
| МН118-4 | 1.400-15.В1.130-09 | 200 | 120 | 40 | 8 | 12AIII | 470 | 50 | 10 | 5,0 |
| МН118-5 | 1.400-15.В1.130-10 | 200 | 120 | 40 | 8 | 12AIII | 370 | 50 | 10 | 4,8 |
| МН118-6 | 1.400-15.В1.130-11 | 200 | 120 | 40 | 8 | 12AIII | 170 | 50 | 10 | 3,9 |
| МН119-1 | 1.400-15.В1.130-12 | 200 | 120 | 40 | 6 | 8AIII | 300 | — | — | 2,9 |
| МН119-2 | 1.400-15.В1.130-13 | 200 | 120 | 40 | 6 | 8AIII | 250 | — | — | 2,8 |
| МН119-3 | 1.400-15.В1.130-14 | 200 | 120 | 40 | 6 | 8AIII | 200 | — | — | 2,7 |
| МН119-4 | 1.400-15.В1.130-15 | 200 | 120 | 40 | 6 | 8AIII | 300 | 40 | 8 | 3,3 |
| МН119-5 | 1.400-15.В1.130-16 | 200 | 120 | 40 | 6 | 8AIII | 250 | 40 | 8 | 3,2 |
| МН119-6 | 1.400-15.В1.130-17 | 200 | 120 | 40 | 6 | 8AIII | 80 | 40 | 8 | 2,9 |
| МН120-1 | 1.400-15.В1.130-18 | 200 | 120 | 40 | 8 | 12AIII | 470 | — | — | 4,8 |
| МН120-2 | 1.400-15.В1.130-19 | 200 | 120 | 40 | 8 | 12AIII | 370 | — | — | 4,4 |
| МН120-3 | 1.400-15.В1.130-20 | 200 | 120 | 40 | 8 | 12AIII | 270 | — | — | 4,1 |
| МН120-4 | 1.400-15.В1.130-21 | 200 | 120 | 40 | 8 | 12AIII | 470 | 50 | 10 | 5,6 |
| МН120-5 | 1.400-15.В1.130-22 | 200 | 120 | 40 | 8 | 12AIII | 370 | 50 | 10 | 5,2 |
| МН120-6 | 1.400-15.В1.130-23 | 200 | 120 | 40 | 8 | 12AIII | 170 | 50 | 10 | 4,5 |
| МН121-1 | 1.400-15.В1.130-24 | 200 | 120 | 40 | 8 | 10AIII | 300 | — | — | 4,7 |
| МН121-2 | 1.400-15.В1.130-25 | 200 | 120 | 40 | 8 | 10AIII | 250 | — | — | 4,5 |
| МН121-3 | 1.400-15.В1.130-26 | 200 | 120 | 40 | 8 | 10AIII | 200 | — | — | 4,4 |
| МН121-4 | 1.400-15.В1.130-27 | 200 | 120 | 40 | 8 | 10AIII | 300 | 40 | 8 | 5,1 |
| МН121-5 | 1.400-15.В1.130-28 | 200 | 120 | 40 | 8 | 10AIII | 250 | 40 | 8 | 4,9 |
| МН121-6 | 1.400-15.В1.130-29 | 200 | 120 | 40 | 8 | 10AIII | 80 | 40 | 8 | 4,5 |
| МН122-1 | 1.400-15.В1.130-30 | 250 | 180 | 35 | 8 | 10AIII | 300 | — | — | 4,8 |
| МН122-2 | 1.400-15.В1.130-31 | 250 | 180 | 35 | 8 | 10AIII | 250 | — | — | 4,6 |
| МН122-3 | 1.400-15.В1.130-32 | 250 | 180 | 35 | 8 | 10AIII | 200 | — | — | 4,5 |
| МН122-4 | 1.400-15.В1.130-33 | 250 | 180 | 35 | 8 | 10AIII | 300 | 40 | 8 | 5,2 |
| МН122-5 | 1.400-15.В1.130-34 | 250 | 180 | 35 | 8 | 10AIII | 250 | 40 | 8 | 5,0 |
| МН122-6 | 1.400-15.В1.130-35 | 250 | 180 | 35 | 8 | 10AIII | 80 | 40 | 8 | 4,6 |
| МН123-1 | 1.400-15.В1.130-36 | 250 | 180 | 35 | 10 | 14AIII | 470 | — | — | 7,5 |
| МН123-2 | 1.400-15.В1.130-37 | 250 | 180 | 35 | 10 | 14AIII | 370 | — | — | 6,9 |
| МН123-3 | 1.400-15.В1.130-38 | 250 | 180 | 35 | 10 | 14AIII | 270 | — | — | 6,5 |
| МН123-4 | 1.400-15.В1.130-39 | 250 | 180 | 35 | 10 | 14AIII | 470 | 50 | 10 | 8,3 |
| МН123-5 | 1.400-15.В1.130-40 | 250 | 180 | 35 | 10 | 14AIII | 370 | 50 | 10 | 7,7 |
| МН123-6 | 1.400-15.В1.130-41 | 250 | 180 | 35 | 10 | 14AIII | 170 | 50 | 10 | 6,5 |
| МН124-1 | 1.400-15.В1.130-42 | 250 | 180 | 35 | 8 | 10AIII | 300 | — | — | 5,6 |
| МН124-2 | 1.400-15.В1.130-43 | 250 | 180 | 35 | 8 | 10AIII | 250 | — | — | 5,4 |
| МН124-3 | 1.400-15.В1.130-44 | 250 | 180 | 35 | 8 | 10AIII | 200 | — | — | 5,3 |
| МН124-4 | 1.400-15.В1.130-45 | 250 | 180 | 35 | 8 | 10AIII | 300 | 40 | 8 | 6,0 |
| МН124-5 | 1.400-15.В1.130-46 | 250 | 180 | 35 | 8 | 10AIII | 250 | 40 | 8 | 5,8 |
| МН124-6 | 1.400-15.В1.130-47 | 250 | 180 | 35 | 8 | 10AIII | 80 | 40 | 8 | 5,4 |
| МН125-1 | 1.400-15.В1.130-48 | 250 | 180 | 35 | 10 | 14AIII | 470 | — | — | 8,5 |
| МН125-2 | 1.400-15.В1.130-49 | 250 | 180 | 35 | 10 | 14AIII | 370 | — | — | 7,9 |
| МН125-3 | 1.400-15.В1.130-50 | 250 | 180 | 35 | 10 | 14AIII | 270 | — | — | 7,5 |
| МН125-4 | 1.400-15.В1.130-51 | 250 | 180 | 35 | 10 | 14AIII | 470 | 50 | 10 | 9,3 |
| МН125-5 | 1.400-15.В1.130-52 | 250 | 180 | 35 | 10 | 14AIII | 370 | 50 | 10 | 8,7 |
| МН125-6 | 1.400-15.В1.130-53 | 250 | 180 | 35 | 10 | 14AIII | 170 | 50 | 10 | 7,5 |
| МН126-1 | 1.400-15.В1.130-54 | 300 | 220 | 40 | 8 | 12AIII | 470 | — | — | 7,4 |
| МН126-2 | 1.400-15.В1.130-55 | 300 | 220 | 40 | 8 | 12AIII | 370 | — | — | 7,0 |
| МН126-3 | 1.400-15.В1.130-56 | 300 | 220 | 40 | 8 | 12AIII | 270 | — | — | 6,7 |
| МН126-4 | 1.400-15.В1.130-57 | 300 | 220 | 40 | 8 | 12AIII | 470 | 50 | 10 | 8,2 |
| МН126-5 | 1.400-15.В1.130-58 | 300 | 220 | 40 | 8 | 12AIII | 370 | 50 | 10 | 7,8 |
| МН126-6 | 1.400-15.В1.130-59 | 300 | 220 | 40 | 8 | 12AIII | 170 | 50 | 10 | 7,1 |
