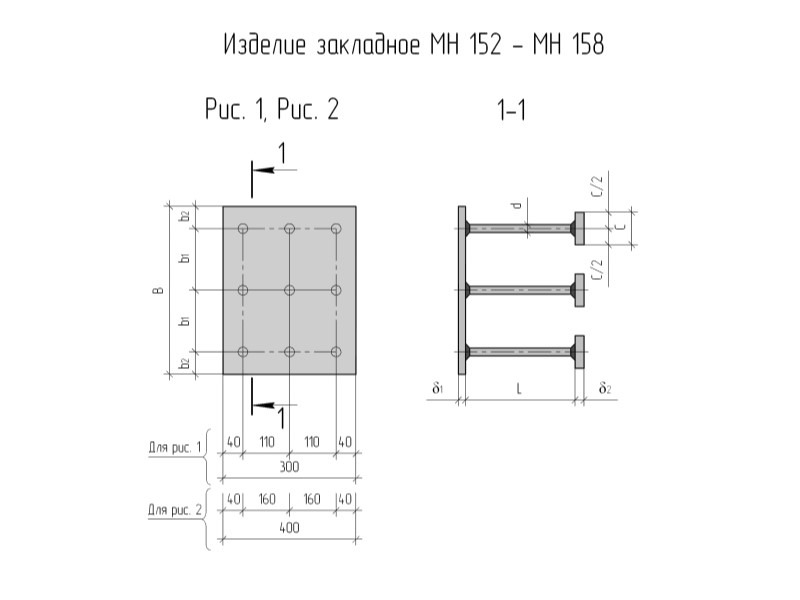

Изделия закладные МН152 — МН158 состоят из девяти штырей стальной арматуры и металлической пластины. Площадка имеет длину от 400 до 500 мм и ширину от 300 до 400 мм. Анкеры размещаются на пластине в трех параллельных рядах. Между штырями расстояние составляет от 160 до 210 мм, а между рядами анкеров — от 110 до 160 мм. Их конструкция обеспечивает прочность и надежность соединения, что является важным фактором в строительстве.
Выбор марки стали осуществляется в соответствии с требованиями проекта. Ножки закладной детали оформлены маленькими металлическими пластинами по торцам, которые имеют сечение от 50 до 60 мм.
Данные изделия подходят для различных задач, связанных с соединением и укреплением строительных элементов. Применяются для возведения лестниц, навесов, козырьков, а также соединения конструкционных элементов в строительстве. Для защиты от коррозии применяются такие методы, как хромирование, оцинковка и окрашивание. Это позволяет увеличить срок службы изделий и сохранить их внешний вид.
Заказать закладные анкерные изделия от завода металлоконструкций Мекон в Екатеринбурге и получить дополнительную информацию можно, связавшись с нашим менеджером по телефону +7 (922) 601-01-06 или заполнив форму обратной связи. Наши специалисты свяжутся с вами в кратчайшие сроки.
Характеристики закладных анкерных блоков МН152 — МН158
| Марка | Обозначение | Размер, мм | Масса, кг | |||||||
| В | в₁ | в₂ | δ1 | d | L | C | δ2 | |||
| МН152-1 | 1.400-15.В1.170 | 400 | 160 | 40 | 8 | 12AIII | 470 | — | — | 11,3 |
| -2 | -1 | 370 | 10,5 | |||||||
| -3 | -2 | 270 | 9,7 | |||||||
| -4 | -3 | 470 | 50 | 10 | 13,1 | |||||
| -5 | -4 | 370 | 12,3 | |||||||
| -6 | -5 | 170 | 10,7 | |||||||
| МН153-1 | -6 | 12 | 16AIII | 620 | — | — | 20,1 | |||
| -2 | -7 | 460 | 17,9 | |||||||
| -3 | -8 | 370 | 16,6 | |||||||
| -4 | -9 | 620 | 60 | 12 | 23,2 | |||||
| -5 | -10 | 460 | 21 | |||||||
| -6 | -11 | 210 | 17,4 | |||||||
| МН154-1 | -12 | 500 | 210 | 8 | 12AIII | 470 | — | — | 13,2 | |
| -2 | -13 | 370 | 12,4 | |||||||
| -3 | -14 | 270 | 11,6 | |||||||
| -4 | -15 | 470 | 50 | 10 | 15 | |||||
| -5 | -16 | 370 | 14,2 | |||||||
| -6 | -17 | 170 | 12,6 | |||||||
| МН155-1 | -18 | 12 | 16AIII | 620 | — | — | 22,9 | |||
| -2 | -19 | 460 | 20,7 | |||||||
| -3 | -20 | 370 | 19,4 | |||||||
| -4 | -21 | 620 | 60 | 12 | 26 | |||||
| -5 | -22 | 460 | 23,8 | |||||||
| -6 | -23 | 210 | 20,2 | |||||||
| МН156-1 | -24 | 400 | 160 | 40 | 8 | 12AIII | 470 | — | — | 13,9 |
| -2 | -25 | 370 | 13,1 | |||||||
| -3 | -26 | 270 | 12,3 | |||||||
| -4 | -27 | 470 | 50 | 10 | 15,7 | |||||
| -5 | -28 | 370 | 14,9 | |||||||
| -6 | -29 | 170 | 13,3 | |||||||
| МН157-1 | -30 | 10 | 14AIII | 540 | — | — | 18,9 | |||
| -2 | -31 | 420 | 17,2 | |||||||
| -3 | -32 | 320 | 16,1 | |||||||
| -4 | -33 | 540 | 50 | 10 | 20,3 | |||||
| -5 | -34 | 420 | 19 | |||||||
| -6 | -35 | 170 | 16,3 | |||||||
| МН158-1 | -36 | 12 | 16AIII | 620 | — | — | 23,9 | |||
| -2 | -37 | 460 | 21,7 | |||||||
| -3 | -38 | 370 | 20,4 | |||||||
| -4 | -39 | 620 | 60 | 12 | 27 | |||||
| -5 | -40 | 460 | 24,8 | |||||||
| -6 | -41 | 210 | 21,2 | |||||||
