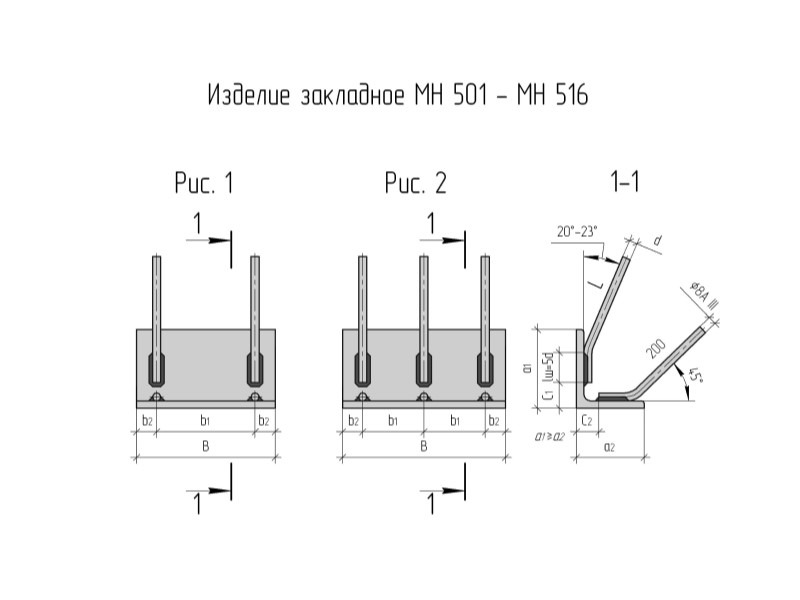

Закладные анкерные изделия МН 501 – МН 516 являются идеальным выбором для различных строительных проектов. Основной компонент изделия — металлическая прямоугольная пластина, которая изогнута по центральной оси под углом 90 градусов, создавая форму металлического уголка. К обеим плоскостям уголка приварены арматурные стержни, их количество может быть четыре или шесть, в зависимости от потребностей и требований проекта.
Одна сторона стержней изогнута внутрь уголка под углом 20-23 градуса, в то время как другая сторона изогнута под углом 45 градусов. Ширина пластины варьируется в диапазоне от 100 до 500 мм, а расстояние между арматурой составляет от 50 до 200 мм. Важно отметить, что поверхность изделия подвергается обработке антикоррозионными составами и покрывается оцинковкой, краской или хромированием, обеспечивая долговечность и надежность использования.
Завод металлоконструкций Мекон в Екатеринбурге предлагает возможность нанесения маркировки на детали по желанию клиента.
Получить дополнительную информацию и заказать закладные анкерные изделия, вы можете связаться с нашим профессиональным менеджером по телефону +7 (922) 601-01-06 или заполнить форму обратной связи на нашем сайте. Мы гордимся своим профессионализмом и стремимся предоставить нашим клиентам надежные и качественные решения для их проектов.
Характеристики закладных анкерных блоков МН501-МН516
| Марка | Обозначение | Сечение поз.1 | Размеры, мм | Масса, кг | ||||||
| В | В1 | В2 | d | l | C1 | C2 | ||||
| МН501 | 1.400-15.В1.510 | L63x5 | 100 | 50 | 25 | 8AIII | 300 | 10 | 15 | 1,0 |
| МН502 | 1.400-15.В1.510-01 | L75x6 | 150 | 90 | 30 | 8AIII | 300 | 15 | 15 | 1,5 |
| МН503 | 1.400-15.В1.510-02 | L63x5 | 200 | 100 | 50 | 8AIII | 300 | 10 | 15 | 1,5 |
| МН504 | 1.400-15.В1.510-03 | L90x7 | 200 | 100 | 50 | 10AIII | 380 | 15 | 25 | 2,7 |
| МН505 | 1.400-15.В1.510-04 | L75x6 | 250 | 150 | 50 | 8AIII | 300 | 15 | 15 | 2,2 |
| МН506 | 1.400-15.В1.510-05 | L125x80x8 | 250 | 150 | 50 | 10AIII | 380 | 30 | 20 | 3,9 |
| МН507 | 1.400-15.В1.510-06 | L63x5 | 300 | 100 | 50 | 8AIII | 300 | 10 | 15 | 2,1 |
| МН508 | 1.400-15.В1.510-07 | L90x7 | 300 | 100 | 50 | 10AIII | 380 | 15 | 25 | 4,0 |
| МН509 | 1.400-15.В1.510-08 | L100x63x6 | 300 | 100 | 50 | 8AIII | 300 | 30 | 10 | 3,0 |
| МН510 | 1.400-15.В1.510-09 | L160x100x9 | 300 | 100 | 50 | 12AIII | 480 | 30 | 30 | 7,3 |
| МН511 | 1.400-15.В1.510-10 | L75x6 | 400 | 150 | 50 | 8AIII | 300 | 15 | 15 | 3,5 |
| МН512 | 1.400-15.В1.510-11 | L125x80x8 | 400 | 150 | 50 | 10AIII | 380 | 30 | 20 | 6,1 |
| МН513 | 1.400-15.В1.510-12 | L63x5 | 500 | 200 | 50 | 8AIII | 300 | 10 | 15 | 3,1 |
| МН514 | 1.400-15.В1.510-13 | L90x7 | 500 | 200 | 50 | 10AIII | 380 | 15 | 25 | 5,9 |
| МН515 | 1.400-15.В1.510-14 | L100x63x6 | 500 | 200 | 50 | 8AIII | 300 | 30 | 10 | 4,5 |
| МН516 | 1.400-15.В1.510-15 | L160x100x9 | 500 | 200 | 50 | 12AIII | 480 | 30 | 30 | 10,9 |
