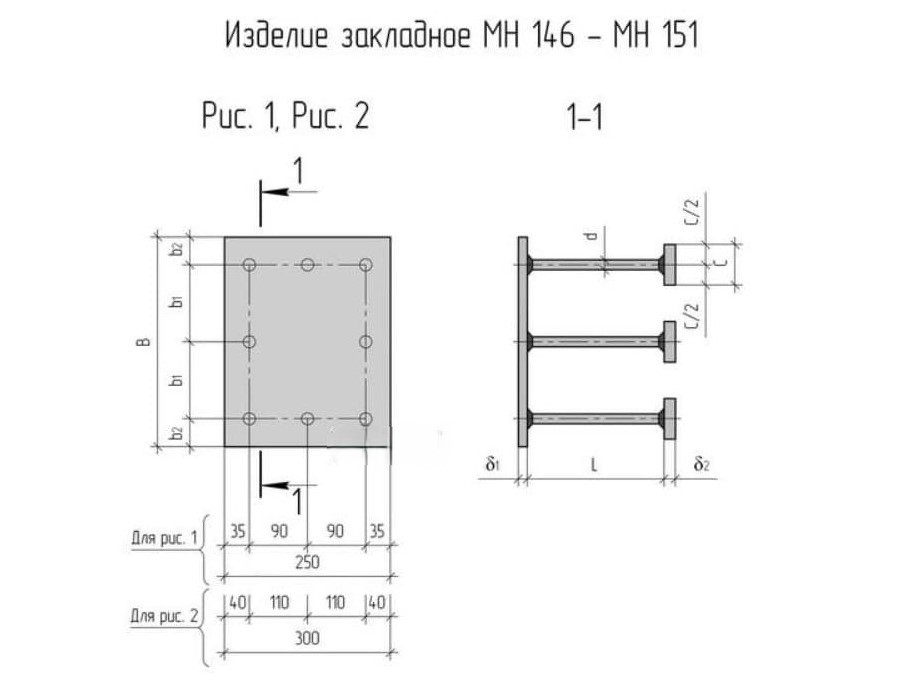

Закладные МН 146 – МН 151 из серии 1.400 15 состоят из восьми арматурных штырей и прямоугольной металлической пластины. Анкеры крепятся методом сварки вдоль периметра площадки.
Размеры площадки варьируются от 250 до 500 мм в длину и от 250 до 300 мм в ширину. Расстояние между штырями составляет от 90 до 160 мм.
Данное изделие МН146 – МН151 применяется для соединения бетонных конструкций между собой, а также для установки навесных элементов. Производится из стали и покрывается антикоррозийным составом. Для обеспечения прочности монтажа, на концах анкеров приварены маленькие пластины со сторонами 50-60 мм. Деталь обрабатывается оцинковкой, окрашивается и покрывается хромом.
Если вы заинтересованы в заказе данной закладной детали или нуждаетесь в дополнительной информации, вы можете связаться с нашим профессиональным менеджером по телефону +7 (922) 601-01-06 или заполнить форму обратной связи. Наши специалисты свяжутся с вами в кратчайшие сроки.
Характеристики закладных анкерных блоков МН146, МН147, МН148, МН149, МН150, МН151
| Марка | Обозначение | Размеры, мм | Масса, кг | |||||||
| В | В1 | В2 | δ | d | L | C | δ | |||
| МН146-1 | 1.400-15.В1.160 | 250 | 90 | 35 | 10 | 14AIII | 540 | — | — | 10,1 |
| МН146-2 | 1.400-15.В1.160-01 | 250 | 90 | 35 | 10 | 14AIII | 420 | — | — | 9,0 |
| МН146-3 | 1.400-15.В1.160-02 | 250 | 90 | 35 | 10 | 14AIII | 320 | — | — | 8,0 |
| МН146-4 | 1.400-15.В1.160-03 | 250 | 90 | 35 | 10 | 14AIII | 540 | 50 | 10 | 11,7 |
| МН146-5 | 1.400-15.В1.160-04 | 250 | 90 | 35 | 10 | 14AIII | 420 | 50 | 10 | 10,6 |
| МН146-6 | 1.400-15.В1.160-05 | 250 | 90 | 35 | 10 | 14AIII | 170 | 50 | 10 | 8,2 |
| МН147-1 | 1.400-15.В1.160-06 | 300 | 110 | 40 | 10 | 14AIII | 540 | — | — | 11,1 |
| МН147-2 | 1.400-15.В1.160-07 | 300 | 110 | 40 | 10 | 14AIII | 420 | — | — | 10,0 |
| МН147-3 | 1.400-15.В1.160-08 | 300 | 110 | 40 | 10 | 14AIII | 320 | — | — | 9,0 |
| МН147-4 | 1.400-15.В1.160-09 | 300 | 110 | 40 | 10 | 14AIII | 540 | 50 | 10 | 12,7 |
| МН147-5 | 1.400-15.В1.160-10 | 300 | 110 | 40 | 10 | 14AIII | 420 | 50 | 10 | 11,6 |
| МН147-6 | 1.400-15.В1.160-11 | 300 | 110 | 40 | 10 | 14AIII | 170 | 50 | 10 | 9,2 |
| МН148-1 | 1.400-15.В1.160-12 | 400 | 160 | 40 | 10 | 14AIII | 540 | — | — | 13,1 |
| МН148-2 | 1.400-15.В1.160-13 | 400 | 160 | 40 | 10 | 14AIII | 420 | — | — | 12,0 |
| МН148-3 | 1.400-15.В1.160-14 | 400 | 160 | 40 | 10 | 14AIII | 320 | — | — | 11,0 |
| МН148-4 | 1.400-15.В1.160-15 | 400 | 160 | 40 | 10 | 14AIII | 540 | 50 | 10 | 14,7 |
| МН148-5 | 1.400-15.В1.160-16 | 400 | 160 | 40 | 10 | 14AIII | 420 | 50 | 10 | 13,6 |
| МН148-6 | 1.400-15.В1.160-17 | 400 | 160 | 40 | 10 | 14AIII | 170 | 50 | 10 | 11,2 |
| МН149-1 | 1.400-15.В1.160-18 | 500 | 120 | 40 | 10 | 14AIII | 540 | — | — | 15,0 |
| МН149-2 | 1.400-15.В1.160-19 | 500 | 120 | 40 | 10 | 14AIII | 420 | — | — | 13,9 |
| МН149-3 | 1.400-15.В1.160-20 | 500 | 120 | 40 | 10 | 14AIII | 320 | — | — | 12,9 |
| МН149-4 | 1.400-15.В1.160-21 | 500 | 120 | 40 | 10 | 14AIII | 540 | 50 | 10 | 16,6 |
| МН149-5 | 1.400-15.В1.160-22 | 500 | 120 | 40 | 10 | 14AIII | 420 | 50 | 10 | 15,5 |
| МН149-6 | 1.400-15.В1.160-23 | 500 | 120 | 40 | 10 | 14AIII | 170 | 50 | 10 | 13,1 |
| МН150-1 | 1.400-15.В1.160-24 | 300 | 110 | 40 | 8 | 12AIII | 470 | — | — | 9,1 |
| МН150-2 | 1.400-15.В1.160-25 | 300 | 110 | 40 | 8 | 12AIII | 370 | — | — | 8,3 |
| МН150-3 | 1.400-15.В1.160-26 | 300 | 110 | 40 | 8 | 12AIII | 270 | — | — | 7,6 |
| МН150-4 | 1.400-15.В1.160-27 | 300 | 110 | 40 | 8 | 12AIII | 470 | 50 | 10 | 10,7 |
| МН150-5 | 1.400-15.В1.160-28 | 300 | 110 | 40 | 8 | 12AIII | 370 | 50 | 10 | 9,9 |
| МН150-6 | 1.400-15.В1.160-29 | 300 | 110 | 40 | 8 | 12AIII | 170 | 50 | 10 | 8,5 |
| МН151-1 | 1.400-15.В1.160-30 | 300 | 110 | 40 | 12 | 16AIII | 620 | — | — | 16,3 |
| МН151-2 | 1.400-15.В1.160-31 | 300 | 110 | 40 | 12 | 16AIII | 460 | — | — | 14,3 |
| МН151-3 | 1.400-15.В1.160-32 | 300 | 110 | 40 | 12 | 16AIII | 370 | — | — | 13,2 |
| МН151-4 | 1.400-15.В1.160-33 | 300 | 110 | 40 | 12 | 16AIII | 620 | 60 | 12 | 19,0 |
| МН151-5 | 1.400-15.В1.160-34 | 300 | 110 | 40 | 12 | 16AIII | 460 | 60 | 12 | 17,0 |
| МН151-6 | 1.400-15.В1.160-35 | 300 | 110 | 40 | 12 | 16AIII | 210 | 60 | 12 | 13,8 |
